Upgrade von CP1L-USB auf CP1L-Ethernet oder von CP2E auf zukunftssichere Leistung
Ethernet-Modell für bessere Fern- und HMI-Konnektivität
Bei dem Modell CP1L-E wurde der USB-Port zur Programmierung durch einen Ethernet-Port ersetzt.
Die Ethernet-Konnektivität lässt eine Verbindung mit CX-Programmer, den Datenaustausch mit OMRON SPS und die Verbindung mit HMI-Ethernet-Modellen zu.
Mehr Flexibilität bei der Konfiguration und gleichzeitige Redizierung von Komponenten

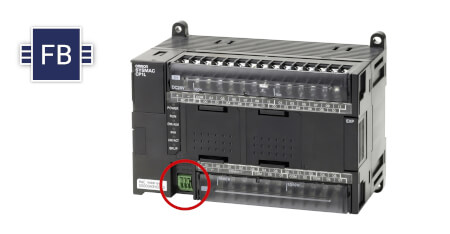

Das CP1L-E bietet einen analogen 0...10V-Eingang mit einer höheren Auflösung, und verleiht der Lösung so mehr Flexibilität beim Ersetzen des analogen Potentiometers zur Feinabstimmung des USB-Typs des CP1L-Modells.
Das CP1L-E bietet einen erweiterten Funktionsblockspeicher (10 KSteps). Die FB-Programmierung vereinfacht die Programmierbarkeit des SPS-Projekts teilweise und steigert dessen Wiederverwendbarkeit.
SCHRITT 1: Das richtige Produkt wählen. Verfügbaren Platz im Gehäuse prüfen
Vergleichstabelle mit allen Einzelheiten herunterladen
SCHRITT 2: Projektkonvertierung: Das CP1L-Ethernet Modell ist voll abwärts kompatibel mit dem CP1L-USB
Nutzen Sie schon jetzt das CP1L-E.
Die Migration vom CP1L-J, CP1L-L und CP1L-M zum CP1L-EL und CP1L-EM ist nicht kompliziert und lässt sich in nur wenigen Schritten durchführen. Sie können das hochgeladene CP1L-Programm mit nur einem Klick zu CP1L-E konvertieren.
Der Kompakt-Controller CP1L ist vollständig abwärtskompatibel mit dem CP1E-Controller. Mit der Software CX-One können Sie Ihre Automatisierung mit minimalem Aufwand optimieren.
So funktioniert die Konvertierung:
- Ändern Sie in CX-Programmer das SPS-Modell des CP1L-Benutzerprogramms von „CP1L“ auf „CP1L-E“.
- Stellen Sie das CPU-Format ein.
Die Konvertierung wird automatisch durchgeführt!
SCHRITT 3: Bei Nutzung von Transistorausgängen die Anschlüsse prüfen
SCHRITT 3: Bei Nutzung von Transistorausgängen die Anschlüsse prüfen
Das gilt nur für CPUs mit Transistorausgängen (Modelle T und T1), wobei eine unterschiedliche Anzahl der zur Lasttrennung verfügbaren Referenzpunkte vorliegt.
Zudem ist eine minimale Veränderung der Anschlüsse erforderlich, da die E/A-Elektronik über zusätzliche Klemmen mit Spannung versorgt wird, um die CPU von deren Versorgung abkoppeln zu können.
SCHRITT 4: Die Konfiguration um eine S8VK Spannungsversorgung erweitern
SCHRITT 4: Die Konfiguration um eine S8VK Spannungsversorgung erweitern
Das Modell CP1L-E wird zur Standardisierung der Lösung mit möglichst wenig Elementen nur über eine 24 VDC-Spannungsversorgung gespeist. Wenn das ursprünglich verwendete Element über 220 VAC versorgt wird, müssen Sie die 24 V-Spannungsversorgung S8VK zur Speisung der CPU integrieren. Das Gleiche gilt für Sensoren, die nur erforderlich sind, wenn der Ausgang der 24 V-Hilfsspannungsversorgung des 220 VAC-Modells genutzt wurde.
Sichern Sie sich Vorteile bei der Konvertierung zum NB HMI-Modell mit Ethernet.
Sichern Sie sich Vorteile bei der Konvertierung zum NB HMI-Modell mit Ethernet.
Faceplates für HMI
- Erste-Schritte-Projekt
- Geräte anschließen und überwachen: Frequenzumrichter, SPSen, Sicherheitscontroller und Roboter
- Rezeptseite, Datenspeicherung auf USB-Stick
- Verbindung (FTP-, VPN-Konfiguration)
- Beispiel für Alarme und Ereignisse
- Und vieles mehr
