R88M-1M15K015C-S2

1S AC servo motor, 15 kW, 400 VAC, 1500 rpm, 95.5 Nm, absolute encoder

CAD Zeichnungen

R88M-1_ 1S-series Servo Motor Datenblatt

enPDF 1,57 MB

Technische Daten

Servo control method	EtherCAT
Drive supply voltage	400 V three phase
Rated output	15 kW
Rated speed	1500 r/min
Rated torque	95.5 Nm
Peak torque	224 Nm
Encoder type	Absolute without battery
Encoder resolution	23 Bit
Motor with brake
Motor with oil seal
Flange size square (LC)	220 mm
Shaft diameter	55 mm
Shaft with key
Shaft with tap
Product Weight (unpacked)	85000 g

Zubehör

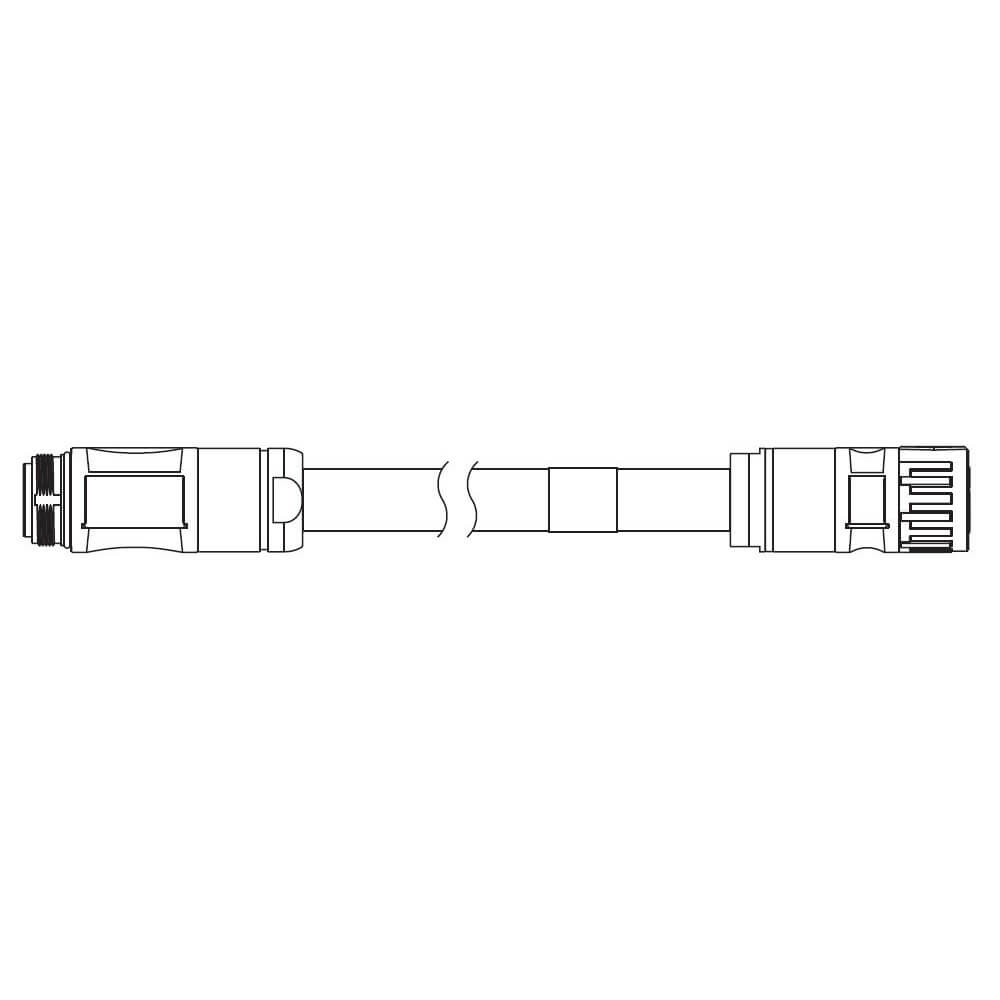

	R88A-CA1J003SF-IE	1S-Servoantrieb Leistungskabel, 3 m, ohne Bremse, 400 V: 11 kW & 15 kW
	R88A-CA1J005SF-IE	1S-Servoantrieb Leistungskabel, 5 m, ohne Bremse, 400 V: 11 kW & 15 kW
	R88A-CA1J010SF-IE	1S-Servoantrieb Leistungskabel, 10 m, ohne Bremse, 400 V: 11 kW & 15 kW
	R88A-CA1J015SF-IE	1S-Servoantrieb Leistungskabel, 15 m, ohne Bremse, 400 V: 11 kW & 15 kW
	R88A-CA1J020SF-IE	1S-Servoantrieb Leistungskabel, 20 m, ohne Bremse, 400 V: 11 kW & 15 kW
	R88A-CR1B001-5NF-E	1S Servoantrieb, Geberkabel, 1,5 m, 230 V: 900 W - 1,5 kW, 400 V: 400 W - 15 kW
	R88A-CR1B003NF-E	1S Servoantrieb, Geberkabel, 3 m, 230 V: 900 W - 1,5 kW, 400 V: 400 W - 15 kW
	R88A-CR1B005NF-E	1S Servoantrieb, Geberkabel, 5 m, 230 V: 900 W - 1,5 kW, 400 V: 400 W - 15 kW
	R88A-CR1B010NF-E	1S Servoantrieb, Geberkabel, 10 m, 230 V: 900 W - 1,5 kW, 400 V: 400 W - 15 kW
	R88A-CR1B015NF-E	1S Servoantrieb, Geberkabel, 15 m, 230 V: 900 W - 1,5 kW, 400 V: 400 W - 15 kW
	R88A-CR1B020NF-E	1S Servoantrieb, Geberkabel, 20 m, 230 V: 900 W - 1,5 kW, 400 V: 400 W - 15 kW
